Ürün ayrıntıları:
|
Uygulama: | Ön Mühendislik Endüstriyel Çelik Yapılar | Özellikleri: | Ağır Mühendislik Metal Atölyesi Binaları |
---|---|---|---|
Türü: | Endüstriyel Çelik Yapılar | Ham çelik malzeme: | Q235B, Q355B |
Yüzey işleme: | Boyama veya Sıcak Daldırma Galvaniz | Ömür: | 50 yıl |
Çalışma kapsamı: | Tasarım, İmalat, Kurulum | Kiriş ve sütun: | H profil çelik, kafesli çelik, kutu çelik |
Vurgulamak: | industrial steel structure,industrial metal buildings |

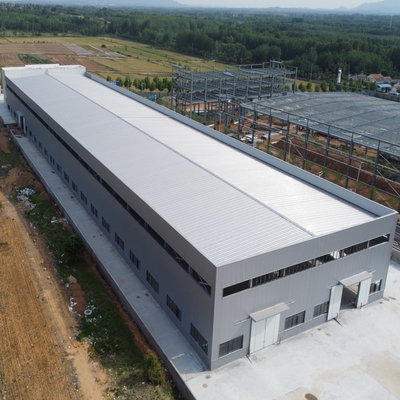

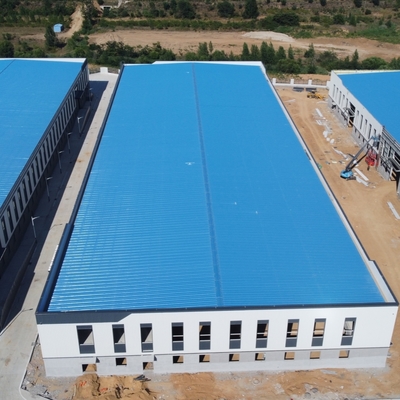

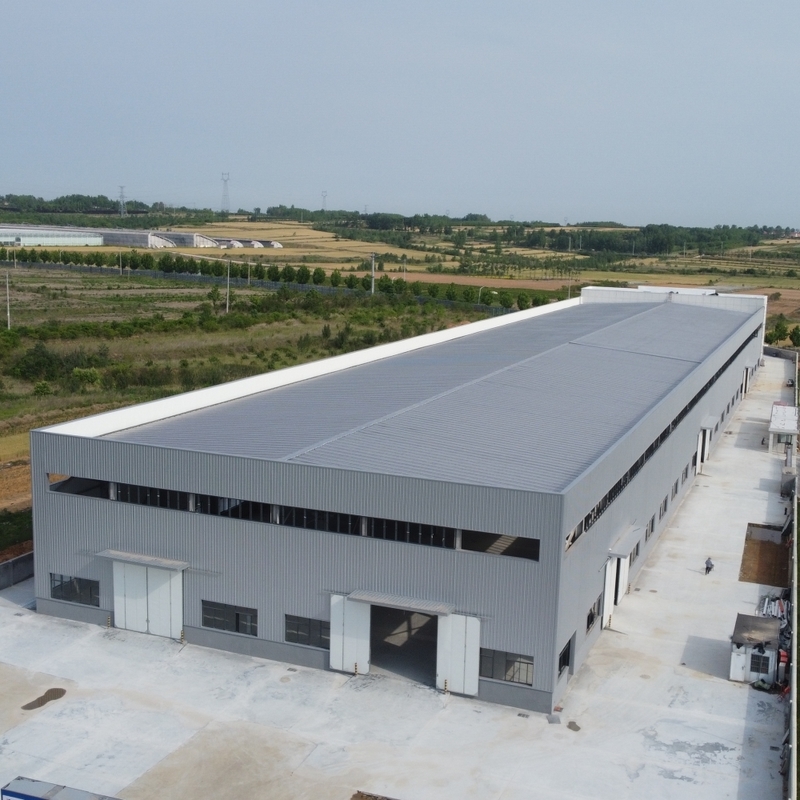

Prefabrik Endüstriyel Çelik Binalar / Ağır Mühendislik Metal Atölyesi Binaları
Prefabrik Endüstriyel Çelik Yapılar / Ağır Mühendislik Metal Atölyesi Yapıları. Bu kablo üretimi için ağır endüstriyel çelik yapı atölye binasıdır. Bu bir çerçeve yapısıdır. İçinde çok büyük bir üretim makinesi bulunduğundan ve üst vinçlerin kapasitesi 300 Ton'a ulaştığından, yükü desteklemek için büyük boyutlu kafes çelik sütun tasarlıyoruz. Yapının yüksekliği 35,5 m'ye ulaşır. Tüm proje için Stee miktarı yaklaşık 3500 Ton'dur.

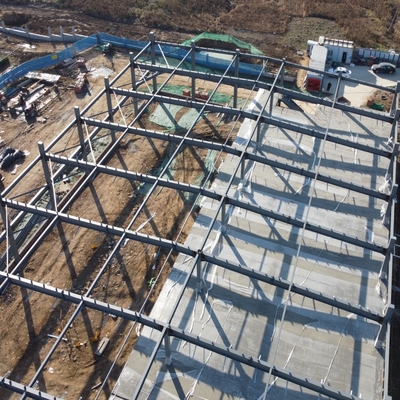

Ağır hizmet tipi çelik yapı atölyeleri, çoğunlukla bir veya daha fazla ağır hizmet vinci olan iskelet yapılardır. Genellikle fabrikada bir veya daha fazla çelik yapı platformu katmanı düzenlenir. Çelik yapı malzemelerinin çoğu geniş flanşlı H-şekilli çelik, kafes çelik sütunlardır, kurulum yöntemi çoğunlukla yüksek dayanımlı cıvata bağlantısıdır, bu nedenle kaynaklı H-kiriş bileşenlerinin üretim süreci ve yüksek dayanımlı cıvatanın kalite kontrolü montaj atölye yapısının kalitesinin anahtarıdır.
isim | Prefabrik Endüstriyel Çelik Binalar / Ağır Mühendislik Metal Atölyesi Binaları |
Yapı tipi | çerçeve yapısı, düz çatı |
uzunluk | 160m |
Genişlik | 60m |
Saçak Yüksekliği | 35.5m |
Çatı eğimi | % 10 |
Çelik Miktarı | 3500 Ton |
Çatı | 75 mm kalınlığında Taşyünü sandviç panel |
Duvar | 75 mm kalınlığında Taşyünü sandviç panel |
Kapı | Kayar kapı |
pencere | Şerit Işıklık |
İç ve dış mekan arasındaki yükseklik farkı | 300mm |
Ana çelik çerçeve sistemi | |
Ana yapı | H bölümü çelik Q355, alkid boyama, iki ana boyama, iki son boya. |
Çatı aşık | XZ160 * 60 * 20 * 2.5, galvanizli |
Duvar aşık | XZ160 * 60 * 20 * 2.5, galvanizli |
Yoğun cıvata | 10.9 |
Toka cıvatasını çevirin | M20 + 2, çelik Q235, işleme |
Çapa cıvata | M24, çelik Q235, işleme |
Sıradan cıvata | Galvanizli cıvata M20 |
Sıradan cıvata | Galvanizli cıvata M12 |
Destek somunu | Galvanizli cıvata M12 |
Destek sistemi | |
Çapraz bağ | Round20 yuvarlak çelik çubuk Q235, proses ve boyalı (alkid boyama) |
Açılı ayraç | L50 * 5 açılı çelik Q235, proses ve boyalı (alkid boyama) |
Sütun destek | Φ25 yuvarlak çelik çubuk Q235, proses ve boyalı (alkid boyama) |
Bağlantı çubuğu | Φ127 * 3 çelik boru Q235, proses ve boyalı (alkid boyama) |
Meyilli brace | Φ32 * 2.5, Φ12 yuvarlak çelik çubuk Q235, proses ve boyalı (alkid boyama) |
Duvar ve çatı sistemi | |
Çatı paneli | Oluklu çelik levha veya sandviç panel (EPS / cam elyaf / taş yünü / PU) |
duvar paneli | Oluklu çelik levha veya sandviç panel (EPS / cam elyaf / taş yünü / PU) |
Kenar kapağı | 0.5mm renkli plaka, Alu açısı. |
Parçaları ve aksesuarları | Çiviler, tutkal vb. |
Güçsüz ventilatör | Çap Φ600, paslanmaz çelik |
Gökyüzü aydınlatma bandı | 1.2mm FRP, çift katmanlı |
Kayar kapı | sandviç panel kapı |
Çatı drenaj sistemi | |
oluk | 0.5mm renkli çelik levha |
Yağmur borusu boruları | 10110 PVC boru |
Birçok müşteri uzun vadeli işbirliği için fabrikamızı ziyaret etti. "Öncelikle önce kalite, önce müşteri" şirket prensibimizdir. Bu arada, takım çalışmasına ve değerli kazan-kazan işbirliğine değer veriyoruz, bu da bizi daha da ileriye götürecek.
Depo, atölye, depolama, inşaat malzemeleri, yüksek katlı çelik ofis binaları, fabrika, fabrika, sergi salonu, çelik karo gibi hafif ve ağır çelik yapı binaları üretebiliriz.
Fiyat sormadan önce aşağıdaki soruyu bilmemiz gerekiyor. Sadece bildiklerini doldurmaktan çekinme.
1 | Yer (nerede inşa edilecek?) | _____Ülke bölgesi |
2 | Boyut: uzunluk * genişlik * yükseklik | _____ mm * _____ mm * _____ mm |
3 | rüzgar yükü (maks. rüzgar hızı) | _____ kn / m2, _____ km / s, _____ m / s |
4 | kar yükü (azami kar yüksekliği) | _____ kn / m2, _____ mm |
5 | anti-deprem | _____level |
6 | brickwall gerekli ya da değil | Eğer evet ise, 1.2m yüksek veya 1.5m yüksek |
7 | ısı yalıtımı | Eğer evet ise, EPS, cam elyaf yünü, taşyünü, PU sandviç paneller önerilecektir; . eğer değilse, metal saclar iyi durumda olacaktır. İkincisi maliyeti çok olacak öncekinden daha düşük |
8 | kapı miktarı ve büyüklüğü | _____ birim, _____ (genişlik) mm * _____ (yükseklik) mm |
9 | pencere kalitesi ve boyutu | _____ birim, _____ (genişlik) mm * _____ (yükseklik) mm |
10 | Vinci gerekli veya değil | Eğer evet ise, _____ birimler, maks. ağırlık kaldırma ____ ton; mak. kaldırma yüksekliği _____m |
