Ürün ayrıntıları:
|
Ham çelik malzeme: | Q235B, Q355B | Yüzey işleme: | Boyama veya Sıcak Daldırma Galvaniz |
---|---|---|---|
Kumlama seviyesi: | 2.5 | hizmet ömrü: | 50 yıl |
duvar ve çatı: | Cam yünü | Tip: | Ağır çelik depo |
çalışma kapsamı: | Tasarım, İmalat, Montaj | Başvuru: | Kafes çatı çelik yapı deposu, atölye |
Vurgulamak: | çelik yapı binası,metal depolama binaları,Kafes Çatı Çelik Yapı Deposu |

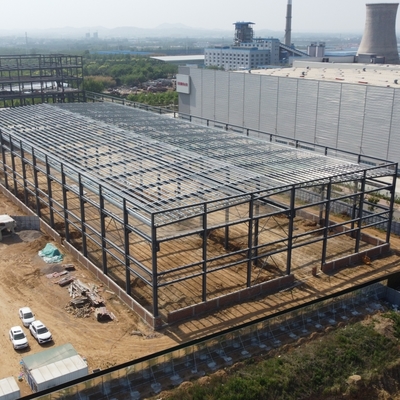

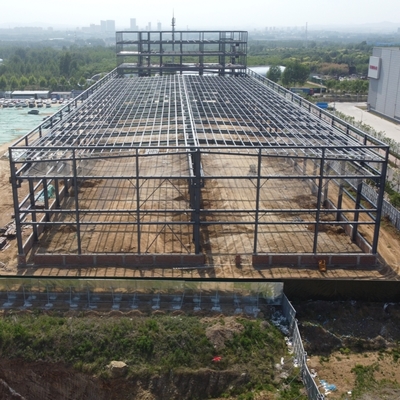

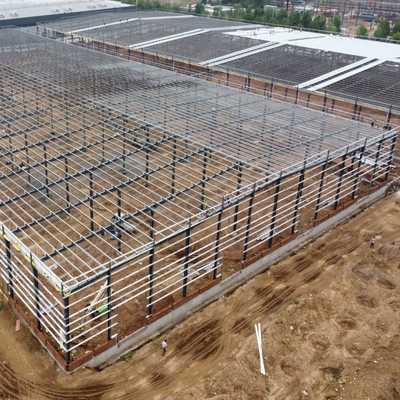

Kafes Çatı Çelik Yapı Depo İnşaatı Metal Kafes İmalatı
Çelik kafes çatı, her iki ucunda menteşelerle birbirine bağlanan çubuklardan oluşan bir yapı türüdür.Kafesler genellikle üçgen elemanlarla düz çubuklardan oluşan düzlemsel veya uzaysal yapılardır.Malzemelerin gücünden tam olarak yararlanmak için kafes kirişlerin elemanları esas olarak eksenel gerilime veya basınca maruz bırakılır.Açıklık geniş olduğunda, malzeme tasarrufu sağlayabilir, ölü ağırlığı azaltabilir ve gerçek ağ kirişine kıyasla sertliği artırabilir.
Çizimi tasarlıyoruz, tüm çelik kolonları, kirişleri, aşıkları, vb'yi üretiyoruz, müşterimiz için çelik yapı ve panel, pencere ve kapılar kuruyoruz.
İsim | Çelik Destek Yapısı Makas Çatı Deposu |
Yapı Tipi | Her açıklık için tek mahya, ofis ve depo binası ile 7 sürekli açıklık |
Uzunluk | 80m |
Genişlik | 50m |
Yükseklik | 10m |
çatı eğimi | %10 |
Gable Duvar Sütun Aralığı | 7.5m |
Çatı |
75 mm kalınlığında Cam yünü sandviç panel |
Duvar | 75 mm kalınlığında Cam yünü sandviç panel |
Kapı | Kayar kapı |
pencere | PVC/alüminyum.alaşım pencere |
İç ve dış mekan arasındaki yükseklik farkı | 300 mm |
Ana Çelik Çerçeve Sistemi | |
Ana yapı | H kesitli çelik Q355, alkid boyama, iki ana boyama, iki son boyama. |
çatı aşık | XZ160*60*20*2.5, galvanizli |
Duvar aşık | XZ160*60*20*2.5, galvanizli |
yoğun cıvata | Sınıf 10.9 |
Toka cıvatasını çevirin | M20+2, çelik Q235, işleme |
Çapa cıvata | M24, çelik Q235, işleme |
Sıradan cıvata | Galvanizli cıvata M20 |
Sıradan cıvata | Galvanizli cıvata M12 |
Destek somunu | Galvanizli cıvata M12 |
Destek Sistemi | |
Çapraz bağ | Φ20 yuvarlak çelik çubuk Q235, işlenmiş ve boyanmış (alkid boyama) |
açılı ayraç | L50*5 açılı çelik Q235, proses ve boyalı (alkid boyama) |
Sütun desteği | Φ25 yuvarlak çelik çubuk Q235, işlenmiş ve boyanmış (alkid boyama) |
Bağlantı çubuğu | Φ127*3 çelik boru Q235, işlem görmüş ve boyanmış (alkid boyama) |
meyilli ayraç | Φ32*2.5, Φ12 yuvarlak çelik çubuk Q235, işlem görmüş ve boyanmış (alkid boyama) |
Duvar & Çatı Sistemi | |
Çatı paneli | Cam yünü sandviç panel |
duvar paneli | Cam yünü sandviç panel |
Kenar kapağı | 0,5 mm renkli plaka, açı Alu. |
Bağlantı parçaları ve aksesuarlar | Çivi, yapıştırıcı vb. |
Elektriksiz ventilatör | Çap Φ600, paslanmaz çelik |
Gökyüzü aydınlatma bandı | 1.2mm FRP, çift katmanlı |
Kayar kapı | sandviç panel kapı |
Çatı drenaj sistemi | |
oluk | 0,5 mm renkli çelik levha |
Yağmur hortumları | Φ110 PVC boru |
Mühendislerimiz projeye göre Mizanpaj çizimi, mağaza çizimi, 3D Tekla modeli, montaj çizimi tasarlayacaktır.
Tüm yapı bileşenleri, paneller, cıvatalar ve aksesuar çeşitleri, okyanus taşımacılığına uygun standart paket ile paketlenecek ve 40'HQ'ya yüklenecektir.
Tüm ürünler, fabrikamızın yükleme sahasında, malların zarar görmesini engelleyecek olan kalifiye işçilerimiz tarafından vinç ve forklift kullanılarak yüklenir.

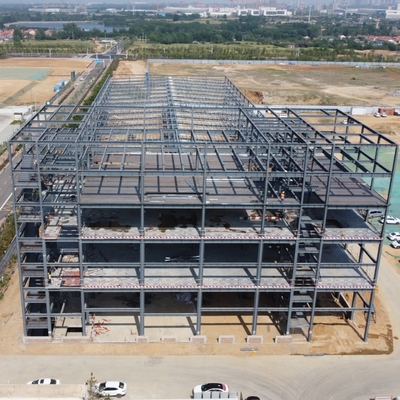

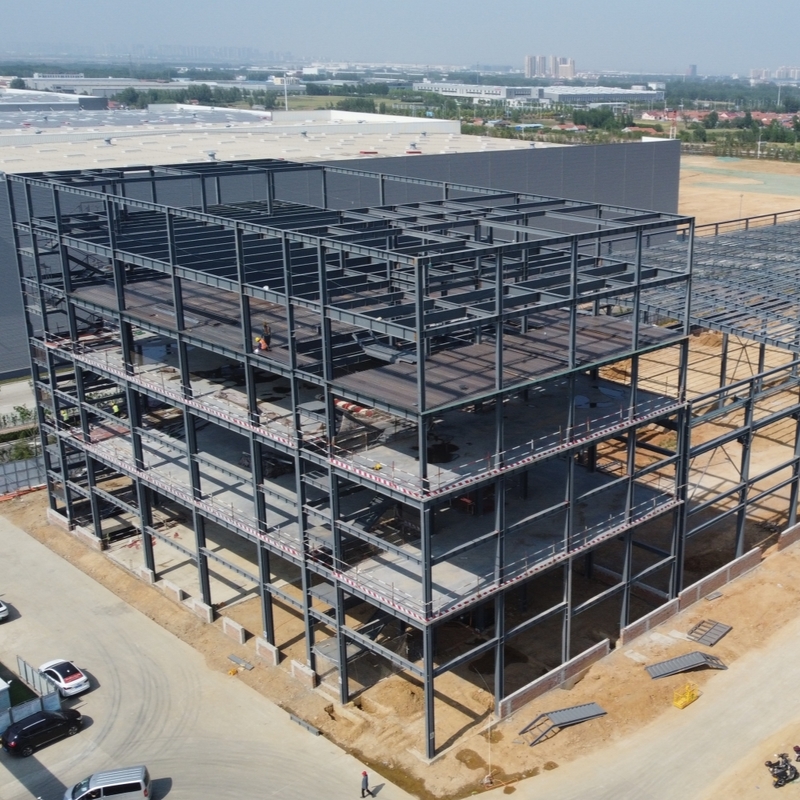

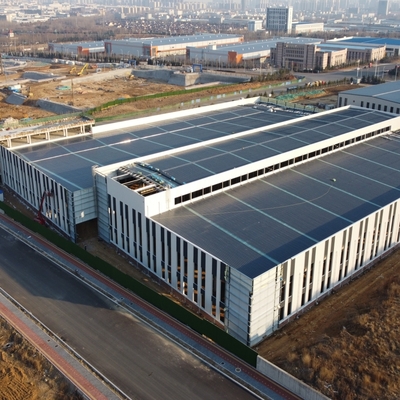

Depo, atölye, depo, inşaat malzemeleri, yüksek katlı çelik ofis binası, fabrika, fabrika, sergi salonu, çelik kiremit gibi hafif ve ağır çelik yapı binaları üretebiliriz.
Aşağıdaki soruyu fiyat yapmadan önce bilmemiz gerekiyor.Sadece bildiklerinizi doldurmaktan çekinmeyin.
1 | Yer (nerede inşa edilecek?) | _____Ülke bölgesi |
2 | Boyut: uzunluk * genişlik * yükseklik | _____mm*_____mm*____mm |
3 | rüzgar yükü (maks. rüzgar hızı) | _____kn/m2, _____km/s, _____m/sn |
4 | kar yükü (maks. kar yüksekliği) | _____kn/m2, _____mm |
5 | anti-deprem | _____seviye |
6 | tuğla duvar gerekli veya değil | Evet ise, 1,2 m yükseklik veya 1,5 m yükseklik |
7 | ısı yalıtımı | Evet ise EPS, camyünü, taşyünü, PU sandviç paneller önerilecektir;.değilse, metal çelik saclar iyi olacaktır.İkincisinin maliyeti çok olacak öncekinden daha düşük |
8 | kapı miktarı ve boyutu | _____birim, _____(genişlik)aa*_____(yükseklik)aa |
9 | pencere miktarı ve boyutu | _____birim, _____(genişlik)aa*_____(yükseklik)aa |
10 | vinç gerekli veya değil | Evet ise, _____birim, maks.ağırlık kaldırma ____ton;maks.kaldırma yüksekliği _____m |
