Ürün ayrıntıları:
|
Uygulama: | Ön Üretimli Çelik Yapı Atölyesi, Fabrika binaları | Kullanım: | Metal Atölyesi, Metal Depo, Fabrika Binaları |
---|---|---|---|
Türü: | Çelik Yapı Atölyesi | Ham çelik malzeme: | Q235B, Q355B |
Yüzey işleme: | Boyama veya Sıcak Daldırma Galvaniz | Ömür: | 50 yıl |
duvar ve çatı: | Cam yünü | Çalışma kapsamı: | Tasarım, İmalat, Kurulum |
Vurgulamak: | steel structure factory building,metal workshop building |

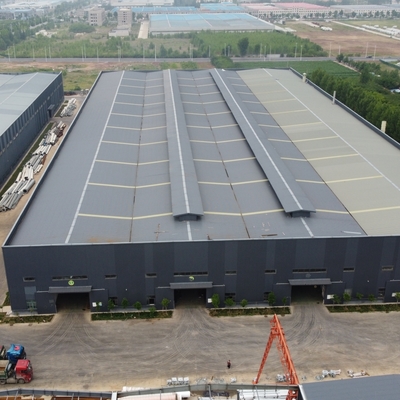

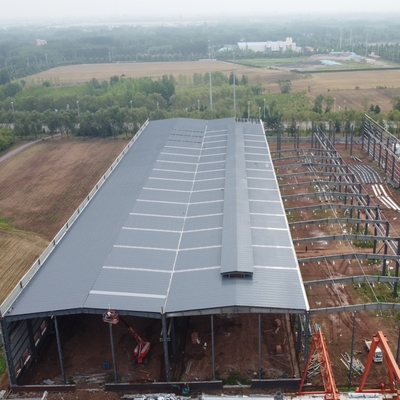

Elektrikli Aletler Üretimi İçin Ön Üretimli Çelik Yapı Atölyesi
Elektrikli Aletler Üretimi İçin Ön Üretimli Çelik Yapı Atölyesi. Bu çelik yapı atölyesi, her açıklıkta elektrikli tek kirişli vinç kurar. Çizimi tasarladık, tüm çelik yapı bileşenlerini ve çatı ve duvar sandviç panelini imal ettik ve sonra bunları yerleştirdik.
Mühendislik öncesi çelik çerçeve yapısı atölye binası, yeni bir bina yapısı sistemi türüdür. Bina strüktür sistemi ana pencere ile H kirişi, Kolon, purlin'i kaplamak suretiyle oluşturulmaktadır. Çatı ve duvar, pencere ve kapılar gibi diğer bileşenlerle birlikte çeşitli paneller kullanılarak kullanılmaktadır. Ön mühendislik çelik çerçeve yapısı atölye binası geniş açıklıklı, yüksek mukavemetli, hafif, düşük maliyetli, sıcaklık koruma, enerji tasarrufu, güzel görünüm, kısa inşaat süresi, yalıtım iyi etkisi, uzun ömürlü, alan verimli, iyi avantajları vardır sismik performans, esnek düzen vb.
isim | Elektrikli Aletler Üretimi İçin Ön Üretimli Çelik Yapı Atölyesi |
Yapı tipi | Portal çerçeve, tek sırt, iki açıklıklı |
uzunluk | 120 |
Genişlik | 50m |
Saçak Yüksekliği | 11m |
Çatı eğimi | % 10 |
Gable Duvar Sütunu Aralığı | 7,5 m |
Çatı | 75 mm kalınlığında cam yünü sandviç panel |
Duvar | 75 mm kalınlığında cam yünü sandviç panel |
Kapı | Kayar kapı |
pencere | Şerit Işıklık |
İç ve dış mekan arasındaki yükseklik farkı | 300mm |
Ana çelik çerçeve sistemi | |
Ana yapı | H bölümü çelik Q355, alkid boyama, iki ana boyama, iki son boya. |
Çatı aşık | XZ160 * 60 * 20 * 2.5, galvanizli |
Duvar aşık | XZ160 * 60 * 20 * 2.5, galvanizli |
Yoğun cıvata | 10.9 |
Toka cıvatasını çevirin | M20 + 2, çelik Q235, işleme |
Çapa cıvata | M24, çelik Q235, işleme |
Sıradan cıvata | Galvanizli cıvata M20 |
Sıradan cıvata | Galvanizli cıvata M12 |
Destek somunu | Galvanizli cıvata M12 |
Destek sistemi | |
Çapraz bağ | Round20 yuvarlak çelik çubuk Q235, proses ve boyalı (alkid boyama) |
Açılı ayraç | L50 * 5 açılı çelik Q235, proses ve boyalı (alkid boyama) |
Sütun destek | Φ25 yuvarlak çelik çubuk Q235, proses ve boyalı (alkid boyama) |
Bağlantı çubuğu | Φ127 * 3 çelik boru Q235, proses ve boyalı (alkid boyama) |
Meyilli brace | Φ32 * 2.5, Φ12 yuvarlak çelik çubuk Q235, proses ve boyalı (alkid boyama) |
Duvar ve çatı sistemi | |
Çatı paneli | Oluklu çelik levha veya sandviç panel (EPS / cam elyaf / taş yünü / PU) |
duvar paneli | Oluklu çelik levha veya sandviç panel (EPS / cam elyaf / taş yünü / PU) |
Kenar kapağı | 0.5mm renkli plaka, Alu açısı. |
Parçaları ve aksesuarları | Çiviler, tutkal vb. |
Güçsüz ventilatör | Çap Φ600, paslanmaz çelik |
Gökyüzü aydınlatma bandı | 1.2mm FRP, çift katmanlı |
Kayar kapı | sandviç panel kapı |
Çatı drenaj sistemi | |
oluk | 0.5mm renkli çelik levha |
Yağmur suyu boruları | 10110 PVC boru |
Yöntem 1: Kurulumdan önce atölye çizimleri sağlıyoruz.
Yöntem 2: Hala nasıl kurulacağını bilmiyorsanız, size fabrikamızdaki kurulumu öğreteceğiz. Gerektiğinde, sizin için örnek bir çelik yapı binası toplayacağız.
Tüm yapı bileşenleri, paneller, cıvatalar ve aksesuar çeşitleri standart okyanus taşımacılığına uygun paketlenmiş ve 40'HQ'ya yüklenecektir.
Tüm ürünler fabrikamızın yükleme alanında kalifiye işçiler tarafından vinç ve forklift kullanılarak yüklenerek malların zarar görmesini önleyecektir.
Fiyat sormadan önce aşağıdaki soruyu bilmemiz gerekiyor. Sadece bildiklerini doldurmaktan çekinme.
1 | Yer (nerede inşa edilecek?) | _____Ülke bölgesi |
2 | Boyut: uzunluk * genişlik * yükseklik | _____ mm * _____ mm * _____ mm |
3 | rüzgar yükü (maks. rüzgar hızı) | _____ kn / m2, _____ km / s, _____ m / s |
4 | kar yükü (azami kar yüksekliği) | _____ kn / m2, _____ mm |
5 | anti-deprem | _____level |
6 | brickwall gerekli ya da değil | Eğer evet ise, 1.2m yüksek veya 1.5m yüksek |
7 | ısı yalıtımı | Eğer evet ise, EPS, cam elyaf yünü, taşyünü, PU sandviç paneller önerilecektir; . eğer değilse, metal saclar iyi durumda olacaktır. İkincisi maliyeti çok olacak öncekinden daha düşük |
8 | kapı miktarı ve büyüklüğü | _____ birim, _____ (genişlik) mm * _____ (yükseklik) mm |
9 | pencere kalitesi ve boyutu | _____ birim, _____ (genişlik) mm * _____ (yükseklik) mm |
10 | Vinci gerekli veya değil | Eğer evet ise, _____ birimler, maks. ağırlık kaldırma ____ ton; mak. kaldırma yüksekliği _____m |
