Ürün ayrıntıları:
|
anahtar kelimeler: | Ön Tasarımlı Portal Çerçeve Deposu | Özellikler: | Çok Açıklıklı Çelik Yapı Deposu |
---|---|---|---|
Ham çelik malzeme: | Q235B, Q355B | Yüzey işleme: | Boyama veya Sıcak Daldırma Galvaniz |
Kumlama seviyesi: | 2.5 | hizmet ömrü: | 50 yıl |
duvar ve çatı: | Cam Yünü Panel | Kolonlar ve Kiriş: | H Bölüm Kolon ve Kiriş |
Vurgulamak: | metal depo inşaatı,metal depolama binaları,Ön Mühendislik Portal Çerçeve Deposu |
Ön Üretimli Portal Çerçeve Depo Çok Açıklıklı Cam Yünü Panel
Proje Açıklaması:

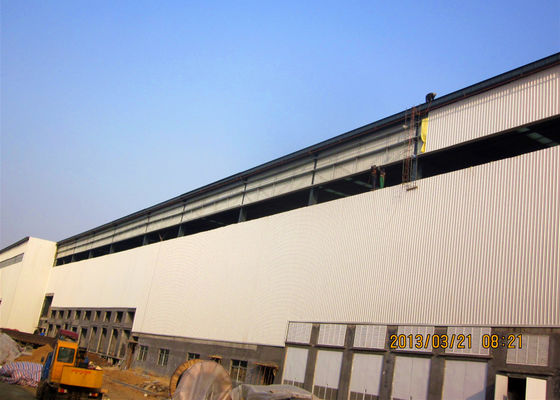

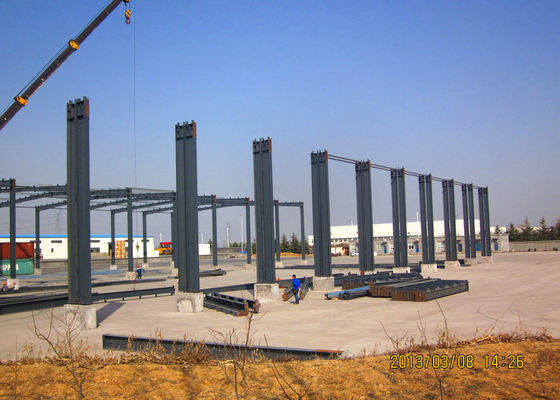

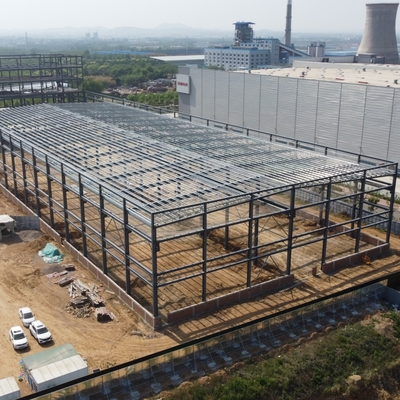

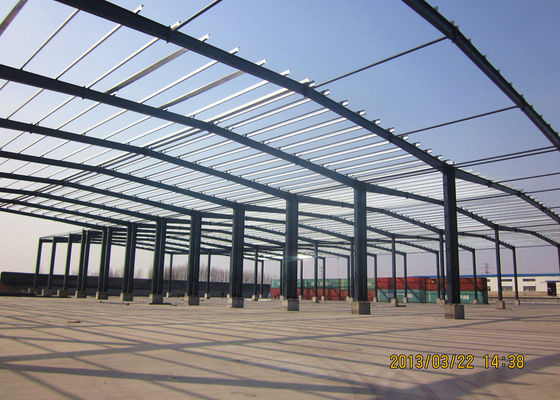

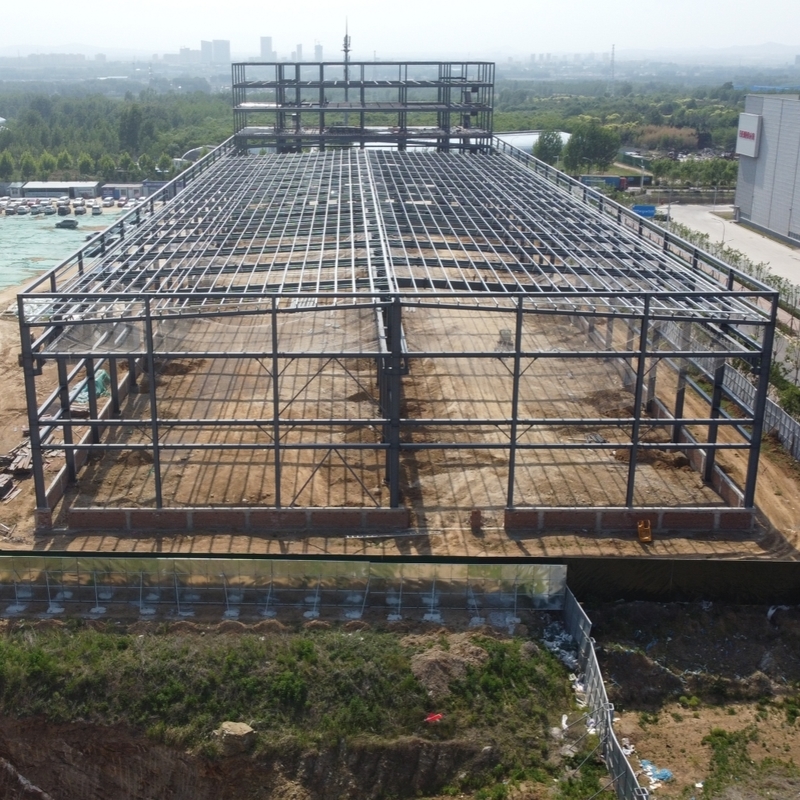

Bir nakliye şirketi için bu Çok açıklıklı önceden tasarlanmış portal çerçeve deposunu kurduk.Hafif portal çerçeve çelik yapı deposudur.İnşaat alanı 20.000 metrekareden fazladır.Çelik yapı ve çatı-duvar paneli tasarım, imalat, montajını üç ayda tamamladık.
Tasarım, üretim ve kurulumun entegrasyonu ile, çelik yapı binaları (tek katlı, çift katlı, Çok katmanlı) dahil olmak üzere çeşitli konut inşaatı türleri için müşteriye çok yönlü ve tüm süreç hizmeti sunmak.Firmamız Shandong Eyaleti İnşaat Departmanı tarafından "Çelik yapı mühendisliği yüklenicisi için B Sınıfı yeterlilik" olarak ödüllendirildi, daha sonra 2010 yılında ISO9001'i geçti, çelik yapı üretimi için kurumsal olarak atandık ve çelik yapı mühendisliği pazarında benzersiz rekabet avantajlarına sahip olduk.
Bu projenin temel bilgileri:
Ana Çelik Çerçeve Sistemi | |
Ana yapı | H kesitli çelik Q355, alkid boyama, iki ana boyama, iki son boyama. |
çatı aşık | XZ160*60*20*2.5, galvanizli |
Duvar aşık | XZ160*60*20*2.5, galvanizli |
yoğun cıvata | Sınıf 10.9 |
Toka cıvatasını çevirin | M20+2, çelik Q235, işleme |
Çapa cıvata | M24, çelik Q235, işleme |
Sıradan cıvata | Galvanizli cıvata M20 |
Sıradan cıvata | Galvanizli cıvata M12 |
Destek somunu | Galvanizli cıvata M12 |
Destek Sistemi | |
Çapraz bağ | Φ20 yuvarlak çelik çubuk Q235, işlenmiş ve boyanmış (alkid boyama) |
açılı ayraç | L50*5 açılı çelik Q235, proses ve boyalı (alkid boyama) |
Sütun desteği | Φ25 yuvarlak çelik çubuk Q235, işlenmiş ve boyanmış (alkid boyama) |
Bağlantı çubuğu | Φ127*3 çelik boru Q235, işlem görmüş ve boyanmış (alkid boyama) |
meyilli ayraç | Φ32*2.5, Φ12 yuvarlak çelik çubuk Q235, işlem görmüş ve boyanmış (alkid boyama) |
Duvar & Çatı Sistemi | |
Çatı paneli | Oluklu çelik levha veya sandviç panel (EPS/fiber cam/taş yünü/PU) |
duvar paneli | Oluklu çelik levha veya sandviç panel (EPS/fiber cam/taş yünü/PU) |
Kenar kapağı | 0,5 mm renkli plaka, açı Alu. |
Bağlantı parçaları ve aksesuarlar | Çivi, yapıştırıcı vb. |
Elektriksiz ventilatör | Çap Φ600, paslanmaz çelik |
Gökyüzü aydınlatma bandı | 1.2mm FRP, çift katmanlı |
Kayar kapı | sandviç panel kapı |
Çatı drenaj sistemi | |
oluk | 0,5 mm renkli çelik levha |
Yağmur hortumları | Φ110 PVC boru |
Tasarım:
Böyle bir proje için, projenin tamamlanmasına katkıda bulunmak için ön yerleşim çizimi, 3D Tekla modeli ve montaj çizimi tasarlayacağız.
Fabrikamızda çelik yapı imalatı:
Paketleme ve Yükleme:
Tüm yapı bileşenleri, paneller, cıvatalar ve aksesuar çeşitleri, okyanus taşımacılığına uygun standart paket ile paketlenecek ve 40'HQ'ya yüklenecektir.
Tasarım yapmamız gerekiyorsa, fiyatı yapmadan önce bilmemiz gereken aşağıdaki sorular:
Sadece bildiklerinize dayanarak formu doldurmaktan çekinmeyin.
1 | Yer (nerede inşa edilecek?) | _____Ülke bölgesi |
2 | Boyut: uzunluk * genişlik * yükseklik | _____mm*_____mm*____mm |
3 | rüzgar yükü (maks. rüzgar hızı) | _____kn/m2, _____km/s, _____m/sn |
4 | kar yükü (maks. kar yüksekliği) | _____kn/m2, _____mm |
5 | anti-deprem | _____seviye |
6 | tuğla duvar gerekli veya değil | Evet ise, 1,2 m yükseklik veya 1,5 m yükseklik |
7 | ısı yalıtımı | Evet ise EPS, camyünü, taşyünü, PU sandviç paneller önerilecektir;.değilse, metal çelik saclar iyi olacaktır.İkincisinin maliyeti çok olacak öncekinden daha düşük |
8 | kapı miktarı ve boyutu | _____birim, _____(genişlik)aa*_____(yükseklik)aa |
9 | pencere miktarı ve boyutu | _____birim, _____(genişlik)aa*_____(yükseklik)aa |
10 | vinç gerekli veya değil | Evet ise, _____birim, maks.ağırlık kaldırma ____ton;maks.kaldırma yüksekliği _____m |
İlgili kişi: steven
Tel: 0086-18661691560
