Ürün ayrıntıları:
|
Uygulama: | Prefabrik Çelik Yapı Depo Çelik Yapı Binası | kullanım: | Fabrika Binaları, Konfeksiyon Fabrikası, Giyim Fabrikası |
---|---|---|---|
tip: | Çelik yapı depo | Ham çelik malzeme: | Q235B, Q355B |
Yüzey işleme: | Boyama veya Sıcak Daldırma Galvaniz | Hizmet ömrü: | 50 yıl |
Duvar ve Çatı: | Çelik kaplama / Taş yünü / Cam yünü / EPS / PU sandviç panel | Kolonlar ve Kiriş: | H Bölümü Kolon ve Kiriş |
Vurgulamak: | Double Span Steel Structure Warehouse,120m Steel Structure Warehouse,Double Span Steel Structure Building |

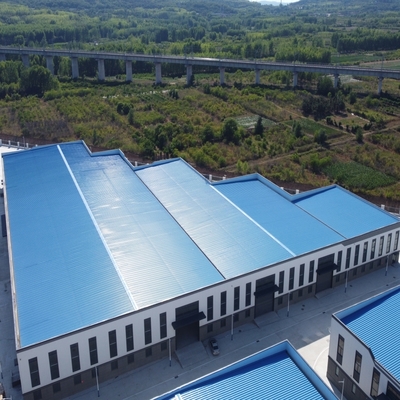

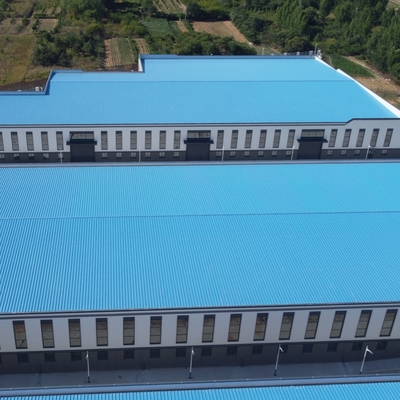

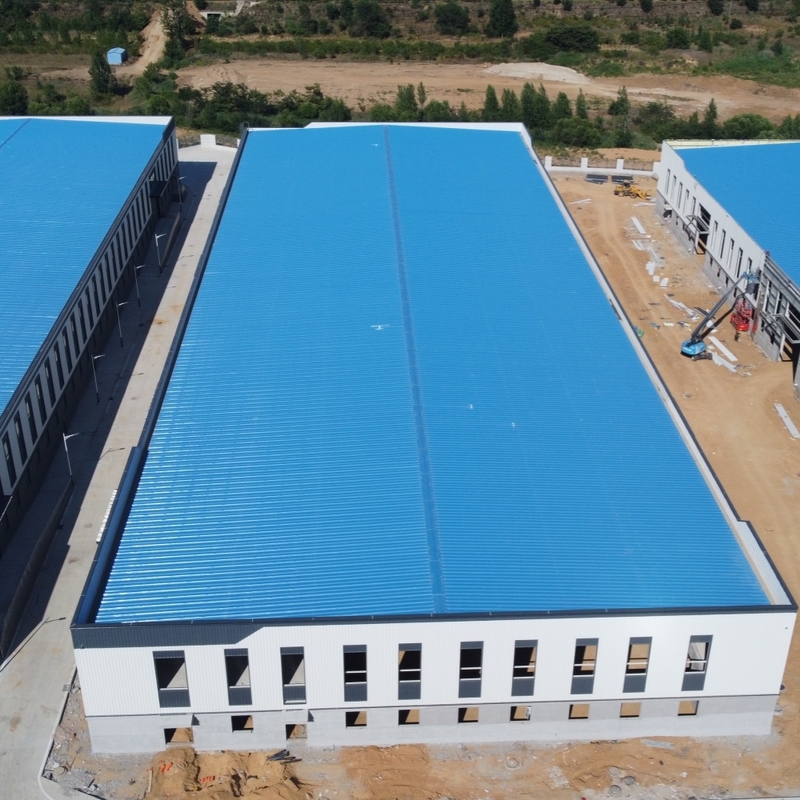

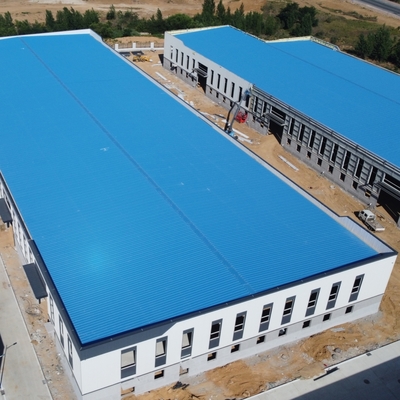

Çift açıklıklı prefabrik çelik yapı depo çelik yapı binası
Bu Çift Açıklıklı Prefabrik Çelik Yapı Depo Çelik Yapı Binasının genel döşemesi 7200 metrekaredir.Portal çerçeve çelik yapı, çift açıklıklı çift mahyadır.Portal çerçeve çelik bina, geniş alan sağlayabilir ve yapımı kolay olabilir.
Depo, atölye, depolama, hangar, tavuk kulübesi, pazar ve yer otoparkı için çelik kulübe, süpermarket, yüksek katlı çelik ofis gibi protal çerçeve ve kubbe çerçevesindeki hafif ve ağır çelik yapı binaları için özelleştirilmiş çelik yapı bileşenleri tasarlayabilir ve üretebiliriz. bina, fabrika, fabrika, sergi salonu, spor salonu, yurt binası, oli&gaz, elektrik santrali, altyapı binaları vb.

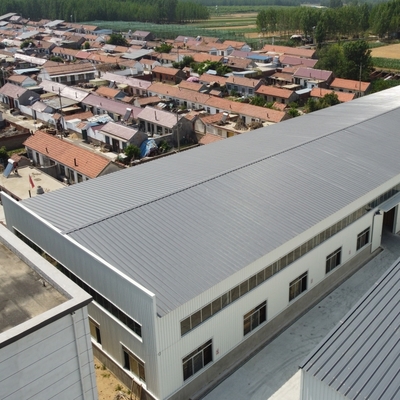

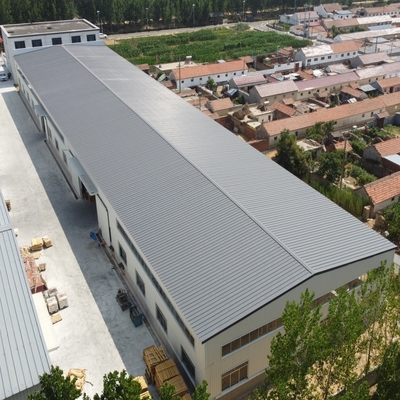

4000m² kapalı alana sahip yeni depo.
İsim |
Endüstriyel Prefabrik Yapısal Çelik Çerçeveleme Depo İnşaatı |
Yapı Tipi | portal çerçeve, iki sırt, iki açıklık |
Uzunluk | 120m |
Genişlik | 60m |
Yükseklik | 8m |
çatı eğimi | %20 |
Gable Duvar Sütun Aralığı | 7.5m |
Çatı |
0,5 mm kalınlığında çelik galvanizli levha
|
duvar |
0,5 mm kalınlığında çelik galvanizli levha + 3m blok duvar |
Kapı | Kayar kapı |
pencere | Şerit Işıklık |
İç ve dış mekan arasındaki yükseklik farkı | 300 mm |
NUMARA. | Kalem | Şartname |
1 | Ana Sütun ve Kirişler | Q345B |
2 | çatı aşıkları |
C200*70*20*2.5 galvanizlemek |
3 | bağlantı çubuğu | Φ114*4 |
4 | Sütun Destekçileri | Φ20 |
5 | rot | Φ12,Φ32*2.5 |
6 | diz çökmek | L50*4 |
7 | Temel cıvatası | M24 |
8 | Genel Cıvatalar | C Sınıfı |
9 | Cıvata vidası | Φ19 |
10 | Yüksek Güçlendirilmiş Civatalar | 10.9 Derece |
11 | Çatı paneli | 0.5mm Galvanizli Çelik Levha |
12 | Şerit çatı penceresi | 1.2mm FRP |
13 | Zemin Çelik güverte | 1.00 mm çelik levha |
14 | kapılar | Kayar kapı |
15 | pencereler | Çelik pencereler |
16 | oluklar | 3 mm kalınlığında galvanizli çelik |
17 | Kenar ve köşe sarma | 0.5mm Galvanizli Çelik Levha |
18 | hayranlar | |
19 | Aksesuarlar | |
20 | Aşağı boru | Φ140PVC |
Çelik yapı imalat fabrikamızın taban alanı 35.000㎡, atölye alanı 20000㎡'dir.Plazma kesme makinesi gibi gelişmiş ekipmanlara sahip üç hafif/ağır H çelik üretim hattına, BOX üretim hattına, C/Z aşık üretim hattına ve çeşitli profilleme çelik sac makinelerine sahibiz.
1: Kurulumdan önce mağaza çizimi sağlıyoruz.
2. Ardından, kurulum için sahadaki mühendis kılavuzumuz
Sadece bildiklerinize dayanarak formu doldurmaktan çekinmeyin.
1 | Yer (nerede inşa edilecek?) | _____Ülke bölgesi |
2 | Boyut: uzunluk * genişlik * yükseklik | _____mm*_____mm*____mm |
3 | rüzgar yükü (maks. rüzgar hızı) | _____kn/m2, _____km/s, _____m/sn |
4 | kar yükü (maks. kar yüksekliği) | _____kn/m2, _____mm |
5 | anti-deprem | _____seviye |
6 | tuğla duvar gerekli veya gerekli değil | Evet ise, 1,2 m yükseklik veya 1,5 m yükseklik |
7 | ısı yalıtımı | Evet ise EPS, fiberglass yünü, taşyünü, PU sandviç paneller önerilecektir;.değilse, metal çelik saclar iyi olacaktır.İkincisinin maliyeti çok olacak öncekinden daha düşük |
8 | kapı miktarı ve boyutu | _____birim, _____(genişlik)mm*_____(yükseklik)mm |
9 | pencere miktarı ve boyutu | _____birim, _____(genişlik)mm*_____(yükseklik)mm |
10 | vinç gerekli veya değil | Evet ise, _____birim, maks.ağırlık kaldırma____ton;maks.kaldırma yüksekliği _____m |
